电子万能材料试验机的工作原理

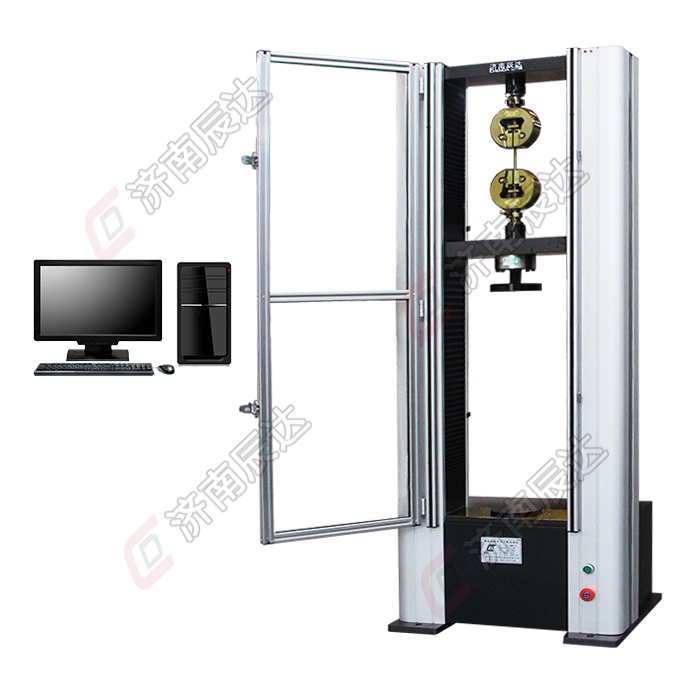

电子万能试验机主机与辅具的设计借鉴了日本岛津的技术,外形美观,操作方便,性能稳定可靠。电子式拉力试验机是由测量系统、驱动系统、控制系统、及电脑等结构组成。

工作原理分别如下:

变形的测量

通过变形测量装置来测量,它是用来测量试样在试验过程中产生的形变。

该装置上有两个夹头,经过一系列传动机构与装在测量装置顶部的光电编码器连在一起,当两夹头间的距离发生变化时,带动光电编码器的轴旋转,光电编码器就会有脉冲信号输出。再由单片机对此信号进行处理,就可以得出试样的变形量。

横粱位移的测量

其原理同变形测量大致相同,都是通过测量光电编码器的输出脉冲数来获得横梁的位移量。

电子万能材料试验机的工作原理

驱动系统

主要是用于试验机的横梁移动,其工作原理是由伺服系统控制电机,电机经过减速箱等一系列传动机构带动丝杆转动,从而达到控制横梁移动的目的。通过改变电机的转速,可以改变横梁的移动速度。

控制系统

顾名思义,就是控制试验机运作的系统,人们通过操作台可以控制试验机的运作,通过显示屏可以获知试验机的状态及各项试验参数,若该机带有电脑的话,也可以由电脑实现各项功能并进行数据处理分析、试验结果打印。试验机同电脑之间的通信一般都是使用RS232串行通信方式,通过计算机背后的串口(COM)进行通信,此技术比较成熟、可靠,使用方便。

电脑主机

用来采集和分析数据,进入试验界面后,电脑会不断采集各样试验数据,实时画出试验曲线,自动求出各试验参数及输出报表。

电子万能材料试验机的工作原理
