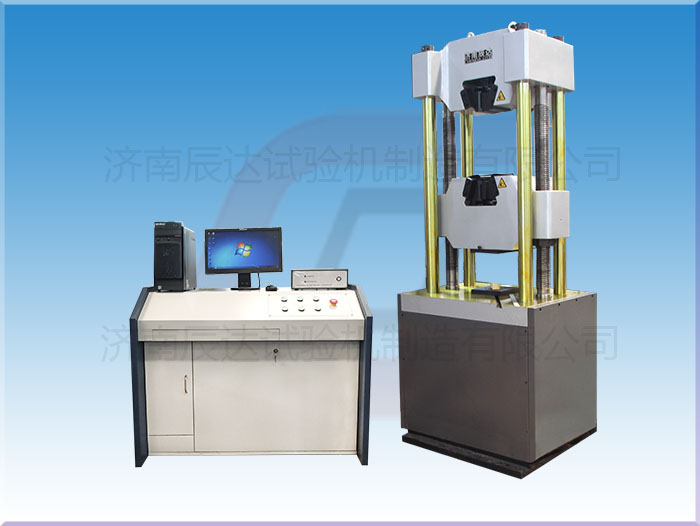

万能试验机是一款具备拉力试验机、压力试验机等多种实验设备功能的产品，不过对其内部结构有必要了解一下，这样才能选择更适合自己使用的机型。以下将对万能试验机内部结构进行详细介绍。

①变形的测量

经过变形测量安装来测量，它是用来测量试样在实验过程中产生的形变。该安装上有两个夹头，经过一系列传动机构与装在测量安装顶部的光电编码器连在一同，当两夹头间的间隔发作变化时，带动光电编码器的轴旋转，光电编码器就会有脉冲信号输出。再由单片机对此信号停止处置，就能够得出试样的变形量。

②力值测量

经过测力传感器、放大器和数据处置系统来完成测量。常用的测力传感器是应变片式传感器，当外力作用在传感器上时，惹起传感器输出电压的变化，而传感器输出的电压经过放大器和数据处置系统。将电信号转化成数值，即所施加力的大小

③横粱位移的测量其原理同变形测量大致相同，都是经过测量光电编码器的输出脉冲数来取得横梁的位移量。
