万能试验机的调节过程

万能试验机(UTM)通过不同速度级别的调节,对塑料材料样条进行拉伸、弯曲、压缩或牵引,这是塑料混配实验室中普通的设备。在混配料的制备过程中,利用UTM测试材料能够判断材料是否适用于某些特定的加工应用或终端应用。UTM还可以用于产品的质量控制,以确保产品质量各个批次之间的一致性。

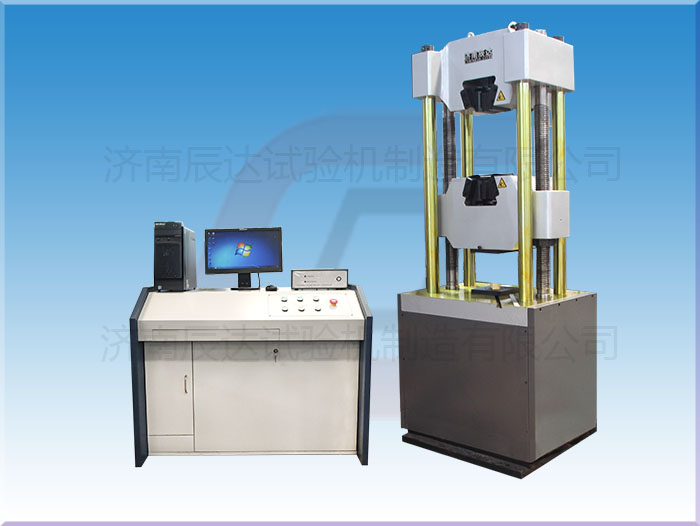

UTM试验机包括一个或多个垂直承载的立柱,立柱上安装一个固定的水平基座,顶部还有一个可移动的水平十字头(十字横梁)。现在的UTM试验机,立柱上通常还有滚珠丝杠用以固定可移动的十字头。UTM的大小用框架的承载水平和测量载荷/拉力的测力计来共同表征。

测力计附在依靠电动马达或液压装置驱动的可移动的十字头上。带夹具的系列测力计测量力的大小,可以通过数字显示器或PC机显示结果。很多UTM具有可互换的测力计,因此可以与所测试的不同材料匹配。静态试验利用标准的电子万能试验机来进行,通常加载速度范围为0.001~20 in./min(1in.=2.54cm)。动态试验或循环试验如裂纹增长和疲劳试验通常利用液压伺服系统UTM试验机来进行,时间较长,载荷较低。

目前,利用万能试验机所测试的常见的项目是拉伸强度和拉伸模量、弯曲强度和模量。按照ASTM D 638和ISO 527进行拉伸试验时,样条的两端都有夹具夹紧,一个夹具是静止的,另一个固定在十字头上,背离固定夹具移动,牵引样条直至样条出现断裂,断裂时十字头会自动停止。弯曲试验时(ASTM D790 、D6272以及ISO178),样条被放在试验机固定机床的两个支座上。

这个试验中,十字头移动的方向与拉伸试验中移动方向相反,向一个没有支撑的中心推动而不是牵引样条,直至样条弯曲甚至断裂。因为多数热塑性塑料材料不会在这个试验中断裂,所以不可能计算断裂弯曲强度。因而,标准的试验方法要求计算应变为5%时的弯曲应力。

常用的电子UTM试验机的容量为100~135000 lb。尺寸越大,成本越高。一般来说,立式设备的体积更小也更易于操作,并且还能借助于样品自身的重力,使棘手的样品如薄膜也能同较重的注塑部件一样易于操控。单立柱UTM试验机的力程较低,价格也较低,结构容量一般为1000 lb。

门式的UTM试验机的结构容量可达1000~135000 lb。测力计也以某一的适用于UTM万能试验机结构和样品的力值为分类依据。例如,一个100 lb的测力计安装在1000 lb的模框里,可以提供100 lb的试验载荷。测力计的容量不应超过样品预测断裂载荷太多,否则会影响试验结果的精确性
