产品概述:

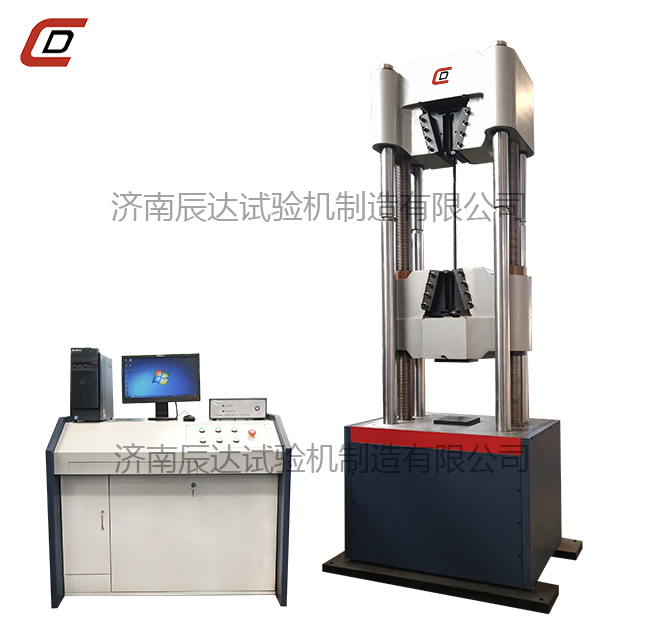

钢绞线拉力试验机主机采用油缸下置式主机结构,主要用于金属材料、非金属材料、产品零件、部件、结构件,标准件的拉伸、压缩、弯曲等力学性能试验。
钢绞线拉力试验机若增配环境装置还可做该环境下的材料拉伸、压缩及弯曲试验。例如:高温拉伸、低温拉伸、压缩等试验。
适用于钢铁、冶金、建筑建材、质检中心、水利水电、公路桥梁、科研院所,大专院校力学等厂矿企业和检测科研机构。
产品的制造和检验标准
1. GB2611《试验机通用技术要求》
2. JJG139《拉力、压力和万能试验机》
适用的试验方法标准
试验操作和数据处理满足GB/T228《金属材料室温拉伸试验方法》,GB/T7314《金属材料室温压缩试验方法》,GB/T232《金属材料弯曲试验方法》,GB/T5224《预应力混凝土用钢绞线》等上百个标准要求。并可根据客户需求配置满足不同标准的数据处理方法。
一、主要性能技术指标
序号 |
项 目 名 称 |
参 数 |
1 |
最大试验力kN |
1000 |
2 |
试验力示值相对误差 |
≤示值的±1% |
3 |
试验力测量范围 |
最大试验力的2%-100% |
4 |
等速应力控制范围(N/mm2·S-1) |
2-60 |
5 |
等速应变控制范围 |
0.00025/s-0.0025/s |
6 |
等速位移控制范围(mm/min) |
0.5-50 |
7 |
夹紧方式 |
液压夹紧 |
8 |
最大拉伸试验空间mm |
1000 |
9 |
最大压缩试验空间mm |
1000 |
10 |
控制柜外形尺寸mm |
1200×620×850 |
11 |
主机外形尺寸mm |
1000×660×2800 |
12 |
电机功率kW |
2.5 |
13 |
主机质量kg |
6500 |
14 |
立柱净间距(mm) |
550 |
15 |
钳口加持范围 |
¢10-¢30 |
16 |
上下压盘尺寸mm |
202*202 |
17 |
弯曲支棍间距mm |
400 |
18 |
最大活塞行程mm |
200 |
19 |
活塞最大移动速度mm/min |
约80 |
20 |
试验空间调整速度mm/min |
约150 |
