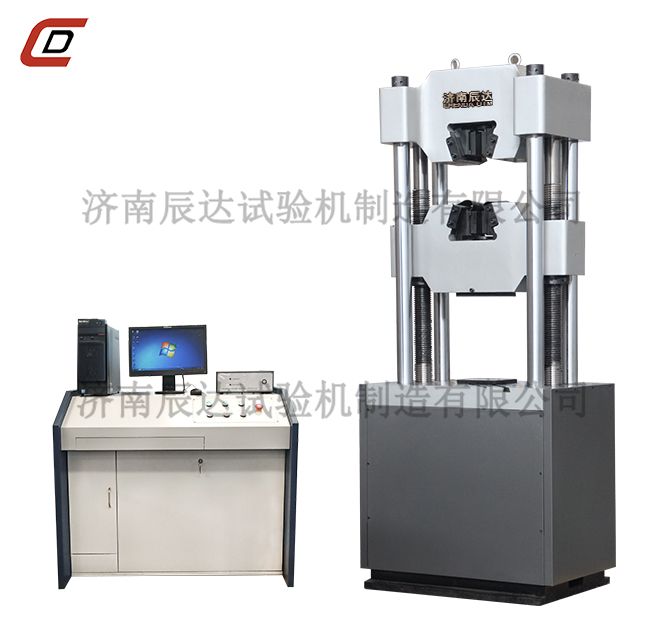

WAW-1000D微机控制液压万能试验机

产品概述:

WAW-1000D微机控制液压万能试验机主机采用油缸下置式主机结构,主要用于金属材料、非金属材料、产品零件、部件、结构件,标准件的拉伸、压缩、弯曲等力学性能试验。

本系列试验机若增配环境装置还可做该环境下的材料拉伸、压缩及弯曲试验。例如:高温拉伸、低温拉伸、压缩等试验。

适用于钢铁、冶金、建筑建材、质检中心、水利水电、公路桥梁、科研院所,大专院校力学等厂矿企业和检测科研机构。

产品的制造和检验标准

1.  GB2611《试验机通用技术要求》

2.  JJG139《拉力、压力和万能试验机

适用的试验方法标准

试验操作和数据处理满足GB/T228《金属材料室温拉伸试验方法》,GB/T7314《金属材料室温压缩试验方法》,GB/T232《金属材料弯曲试验方法》等上百个标准要求。并可根据客户需求配置满足不同标准的数据处理方法。

一、主要技术指标

1 主机

主机采用油缸下置式主机,拉伸空间位于主机的上方,压缩、弯曲试验空间位于主机下横梁和工作台之间。

2 传动系统

中横梁升降采用电机经链轮带动丝杠旋转,调整中横梁的空间位置,实现拉伸、压缩空间的调整。

3 液压系统

液压为负载适应型进油节流调速系统。

油箱内的液压油通过电机带动油泵进入油路,流经单向阀、高压滤油器、压差阀组、伺服阀,进入油缸。计算机发出控制信号到伺服阀,控制伺服阀的开口和方向,从而控制进入油缸的流量,实现等速试验力、等速位移等的控制。

4.电气测控系统:

(1)伺服控制油源核心部件均采用进口原器件,性能稳定。

(2)具有过载、过流、过压、位移上下限位和紧急停止等保护功能。

(3)基于PCI技术的内置式控制器,保证了该试验机可以实现试验力、试样变形和横梁位移等参量的闭环控制,可实现等速试验力、等速位移、等速应变、等速载荷循环、等速变形循环等试验。各种控制模式之间可以平滑切换。

(4)试验结束时,可手动或自动高速返回试验初始位置。

(5)实现了真正意义上的物理调零、增益调整及试验力测量的自动换档、调零、标定和存盘,无任何模拟调节环节,控制电路高度集成化。

(6)电气控制线路参照国际标准,符合国家试验机电气标准,抗干扰能力强,保证了控制器的稳定性,实验数据准确性。

(7)具有网络传输接口,可进行数据的传输、存储、打印记录和网络传输打印,可与企业内部局域网或Internet网连接。

5. 软件主要功能特点描述

该测控软件用于微机控制电液伺服液压式万能试验机,进行各种金属及非金属的试验,按照相应标准完成实时测量与显示、实时控制及数据处理、结果输出等各种功能。

(1)分权限管理,不同级别的操作者有不同的操作权限,可操作的菜单等内容也不同,既使普通操作者操作简单、方便、快捷,又有效的保护了系统;

(2)实时测量与显示试验力及峰值、位移、变形等各信号;实现了平台下的实时采集与控制;并实现了精确定时,高速采样;

(3)实现了负荷-变形,负荷-位移等多种试验曲线的实时屏幕显示,可随时切换观察,曲线的放大与缩小非常方便;

(4)具备试验参数的计算机存储、设定、加载等功能,调零、标定等操作都从软件上进行,各参数可方便的进行存储和调入,从而使一台主机带多个传感器时可以方便的切换,而且没有数目限制;

(5)支持多种控制方式,包括开环等速位移及等速力、等速应力等多种闭环控制方式;并在高级操作者调试闭环参数过程中给出标准参考曲线,从而使用户实际观察到各参数对闭环效果产生的影响。

6.软件及软件操作界面:

(1)软件可以在Windows98/2000/XP,用户界面呈现与Windows风格一致的中文窗口系统。所有的试验操作均可以在计算机屏幕上以鼠标输入的方式完成。

7、安全保护装置

(1)当试验力超过最大试验力的2%-5%时,过载保护,系统卸荷。

(2)当活塞升起达到上极限位置时,行程保护,油泵电机停机。

三、主要性能技术指标

序号 项 目 名 称 参 数
1 最大试验力kN 1000
2 试验力示值相对误差 ≤示值的±1%
3 试验力测量范围 最大试验力的2%~100%
4 等速应力控制范围(N/mm2·S-1) 2~60
5 等速应变控制范围 0.00025/s~0.0025/s
6 等速位移控制范围(mm/min) 0.5~50
7 夹紧方式 液压夹紧
8 圆试样夹持直径范围mm Φ13~Φ60
9 扁试样夹持厚度范围mm 0~40
10 扁试样夹持宽度mm 110
11 最大拉伸试验空间mm 550
12 最大压缩试验空间mm 550
13 控制柜外形尺寸mm 1200×620×850
14 主机外形尺寸mm 1000×660×2400
15 电机功率kW 2.5
16 主机质量kg 3000
17 立柱净间距(mm) 580
18 上下压盘尺寸mm 202*202
19 弯曲支棍间距mm 300
20 弯曲支棍宽度mm 140
21 容许弯曲度mm 100
22 最大活塞行程mm 200
23 活塞最大移动速度mm/min 约80
24 试验空间调整速度mm/min 约150
