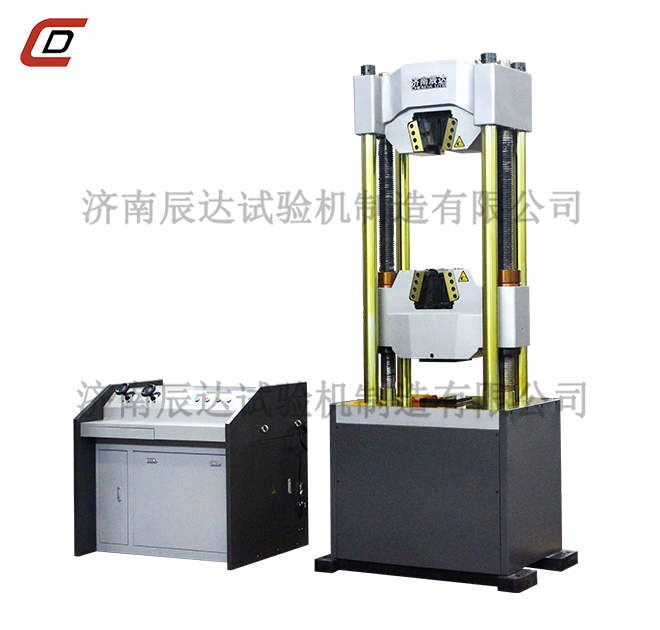

WAW-1000E万能拉伸试验机

产品概述:

WAW-1000E万能拉伸试验机采用油缸下置双空间结构,其中:上横梁与中横梁之间为拉伸空间,主要进行对试样的拉伸试验;工作台与中横梁之间为压缩空间,可实现对试样的压缩、弯曲、剪切等试验,拉伸空间和压缩空间均可通过丝杠的旋转、带动中横梁上下移动来自动调整。

该1000kn万能试验机主要用于金属材料的拉伸、压缩、弯曲、剪切等试验,配备相应的夹具可用于其他类型试样的拉伸、压缩、弯曲、剪切、抗折等试验。

由控制器、伺服阀、负荷传感器、位移传感器器、引伸计与计算机共同组成的闭环伺服控制系统,可自动精确地控制试验过程,并自动测量试验力、位移、变形等试验参数。

试验机可实现等速率试验力、等速率变形、等速率位移等试验,并可在一次试验中实现力、变形、位移三段控制,各控制之间可平滑转换。

试验参数通过计算机采集和软件处理,能自动控制试验过程和自动求出试验结果。由计算机屏幕实时显示试验曲线和试验结果,并可打印试验报告和试验曲线。


技术参数:

规格型号:1000kn万能试验机

最大负荷(kN):1000

试验机准确度等级:1级

试验力示值相对误差:±1%以内

试验力测量范围:1%-100%FS

变形测量范围:1%--100%FS

变形示值相对误差:±1%以内

应力加载速率范围:1-100mpa/S

主油缸活塞行程(mm):250

主油缸活塞上升速度(mm/min):0~90

中横梁升降速度(mm/min):300

立柱数:2丝杠+4立柱

立柱间有效距离(mm):590

最大拉伸空间(mm):750

最大压缩空间(mm):700

圆试样夹块的夹持范围(mm):Φ15~Φ55

板试样夹持厚度(mm):2~40

压板尺寸(mm):200*200*20

主机外形尺寸(长×宽×高,mm):1120*730*2450

油源外形尺寸(长×宽×高,mm):1080*620*850

总功率(kW):5

重量(kg):3200
