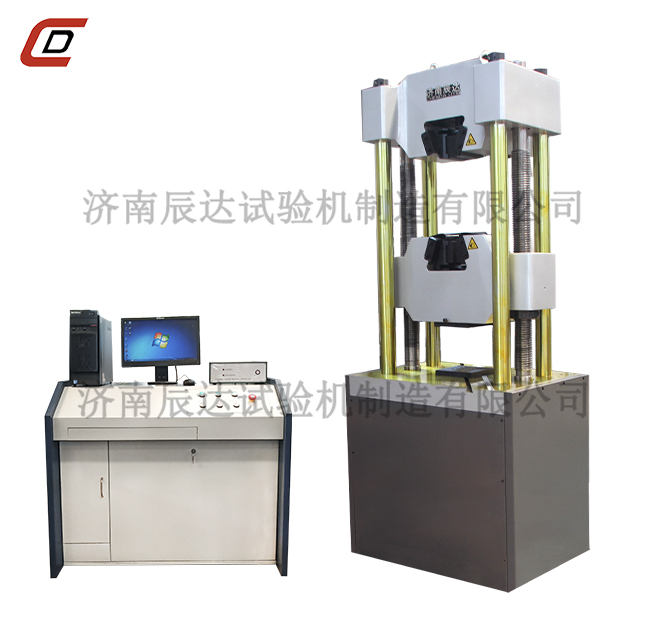

WAW-1000D液压材料试验机

一、概述:

WAW-1000D液压材料试验机主要用于金属材料的拉伸、压缩、弯曲、剪切等力学性能试验,增加简单的附件和装置,还能对水泥、混凝土、橡胶及其制品进行试验。

液压万能试验机广泛应用于航空航天、机械制造、建材等行业的材料检验分析,是科研院所、大专院校、工矿企业、技术监督、商检仲裁等部门的理想测试设备。

1、主机采用油缸下置式结构,拉伸空间位于主机的上方,压缩、弯曲试验空间位于主机下方下横梁和工作台之间,通过下横梁的移动调整试验空间,下横梁升降采用电机经减速器、链传动机构、丝杠副传动。

2、该液压万能试验机采用方便的手动阀进行开环试验控制,驱动精密间隙密封液压缸,完成对试样的拉伸、压缩、抗弯等性能试验,操作直接、快速、高效,符合国家标准要求

3、测力机构采用传感器测量试验力,通过数显表完成试验过程中试验参数的设定、数据采集、处理、分析、存储,界面显示试验力的大小,加荷速度和最大试验力,还能够自动求取抗拉强度,屈服特性比较明显的材料的屈服强度,计算断后延伸率等试验数据。

4、具有限位保护,过流保护,负荷超载保护等。

二、主要性能技术指标

1、最大试验力:1000kN

2、试验力示值相对误差:≤示值的±1%

3、试验力测量范围:最大试验力的4%~100%

4、夹紧方式:液压夹紧

5、圆试样夹持直径范围:Φ13mm~Φ60mm

6、扁试样夹持厚度范围:0mm-40mm

7、扁试样夹持宽度:110mm

8、最大拉伸试验空间:620mm

9、最大压缩试验空间:550mm

10、控制柜外形尺寸:560mm×550mm×1200mm

11、主机外形尺寸:900mm×660mm×2400mm

12、电机功率:2.5kW

13、主机质量:3000kg

14、立柱间距:580mm

15、上下压盘尺寸:202*202mm

16、弯曲支棍间距:30-400mm

17、弯曲支棍宽度:140mm

18、容许弯曲度:100mm

19、最大活塞行程:200mm

20、活塞最大移动速度:约80mm/min

21、试验空间调整速度:约150mm/min
