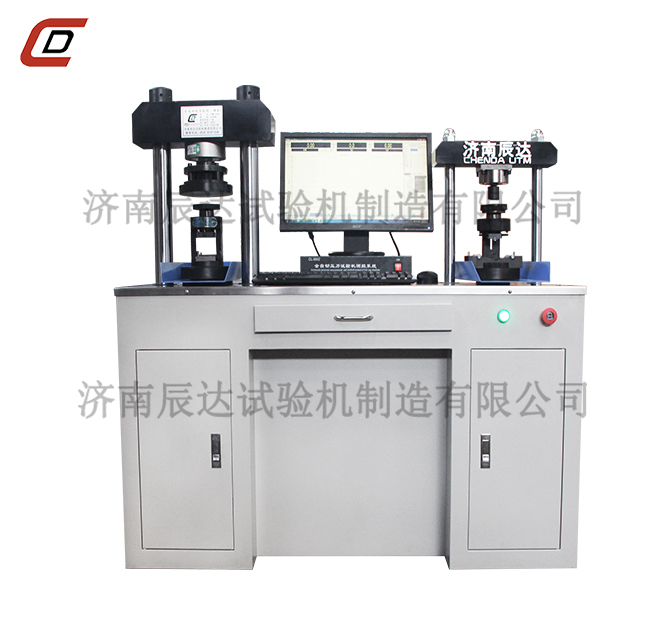

YAW-300C全自动压折一体试验机

YAW-300C全自动压折一体试验机

YAW-300C全自动压折一体试验机主要用于水泥,胶砂及红砖等建筑材料的抗折强度和抗压强度试验。本试验机完全符合GB/T17671-2021《水泥胶砂强度检验方法》,JC960《水泥胶砂强度自动压力试验机》的要求,主要用于水泥的抗压及抗折强度试验。

二、功能与特点

1、试验机采用双空间、框架式结构,左侧为抗压试验部分,右侧为抗折试验部分;电机控制及加载系统安装在主机的下部。试验机采用联想微机,负荷传感器测力,伺服控制系统,试验过程平稳高效。

2、本试验机微机控制独立完成试验过程中试验参数的设定、试验过程的控制、数据采集、处理、分析及显示。显示加荷力值,加荷速度,加荷曲线。既可以实现单件试验,也可进行成组试验。,对试验数据进行统计和处理,然后输出打印各种要求的试验曲线及试验报告,可实现存储、打印

3、液压系统
油箱内的液压油通过电机带动高压泵进入油路,流经单向阀、高压滤油器、压差阀组、伺服阀,进入油缸。计算机发出控制信号到伺服阀,控制伺服阀的开口和方向,从而控制进入油缸的流量,实现等速试验力的控制。

4、安全保护装置
a) 当试验力超过最大试验力的3%时,过载保护,油泵电机停机。
b) 当活塞升起达到上极限位置时,行程保护,油泵电机停机。
三、主要性能技术指标

1、 最大试验力: 300kN  (抗压: 300kN,  抗折: 10kN )

2、 试验力测量范围kN :   12300(4%-100%FS)

3、 试验力示值相对误差 ≤示值的±0.5%

4、试验力分辨率 :    0.1kN

5、加荷速率 :     0.3KN/S10KN/S(抗压) /  50N/s(抗折)

6、承压板尺寸:    φ155mm  / φ30(抗折)

7、活塞直径 :    φ130mm(抗压) Φ60mm(抗折)

8、活塞行程 (抗压,抗折):   80mm

9、试验空间(抗压,抗折) :   180mm

10、电机功率 :   三相0.75 kW

11、主机外形尺寸mm :    820×450×1300mm

12、抗压立柱直径:   φ55mm

13、强度系数:   0.05,远小于0.38要求

14、加荷速度合格率:  100%
