一、概述:

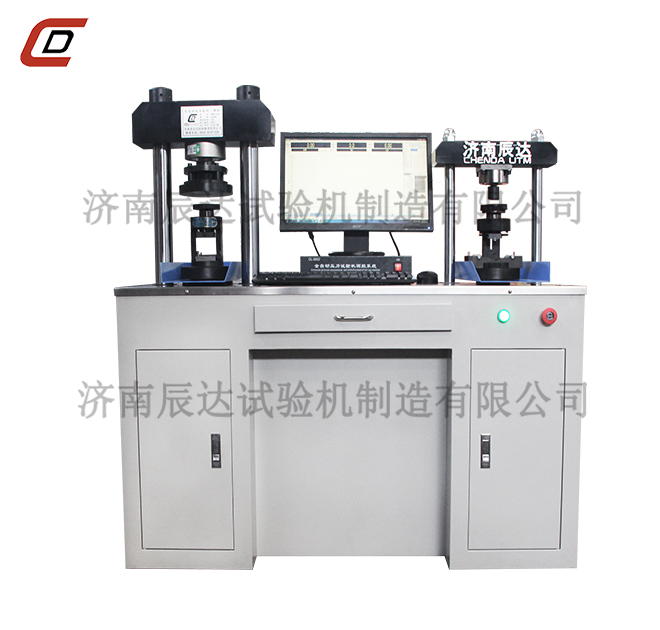

YAW-300C水泥胶砂强度自动压力试验机主要用于水泥,胶砂及红砖等建筑材料的抗折强度和抗压强度试验。本试验机完全符合GB/T17671-2021《水泥胶砂强度检验方法》,JC960《水泥胶砂强度自动压力试验机》的要求,主要用于水泥的抗压及抗折强度试验。
二、功能与特点
1、试验机采用双空间、框架式结构,左侧为抗压试验部分,右侧为抗折试验部分;电机控制及加载系统安装在主机的下部。试验机采用联想微机,负荷传感器测力,伺服控制系统,试验过程平稳高效。
2、本试验机微机控制独立完成试验过程中试验参数的设定、试验过程的控制、数据采集、处理、分析及显示。显示加荷力值,加荷速度,加荷曲线。既可以实现单件试验,也可进行成组试验。,对试验数据进行统计和处理,然后输出打印各种要求的试验曲线及试验报告,可实现存储、打印
3、液压系统
4、安全保护装置
1、 最大试验力: 300kN (抗压: 300kN, 抗折: 10kN )
2、 试验力测量范围kN : 12~300(4%-100%FS)
3、 试验力示值相对误差 : ≤示值的±0.5%
4、试验力分辨率 : 0.1kN
5、加荷速率 : 0.3KN/S~10KN/S(抗压) / 50N/s(抗折)
6、承压板尺寸: φ155mm / φ30(抗折)
7、活塞直径 : φ130mm(抗压) / Φ60mm(抗折)
8、活塞行程 (抗压,抗折): 80mm
9、试验空间(抗压,抗折) : 180mm
10、电机功率 : 三相0.75 kW
11、主机外形尺寸mm : 820×450×1300mm
12、抗压立柱直径: φ55mm
13、强度系数: 0.05,远小于0.38要求
14、加荷速度合格率: 100%
油箱内的液压油通过电机带动高压泵进入油路,流经单向阀、高压滤油器、压差阀组、伺服阀,进入油缸。计算机发出控制信号到伺服阀,控制伺服阀的开口和方向,从而控制进入油缸的流量,实现等速试验力的控制。
a) 当试验力超过最大试验力的3%时,过载保护,油泵电机停机。
b) 当活塞升起达到上极限位置时,行程保护,油泵电机停机。
三、主要性能技术指标
