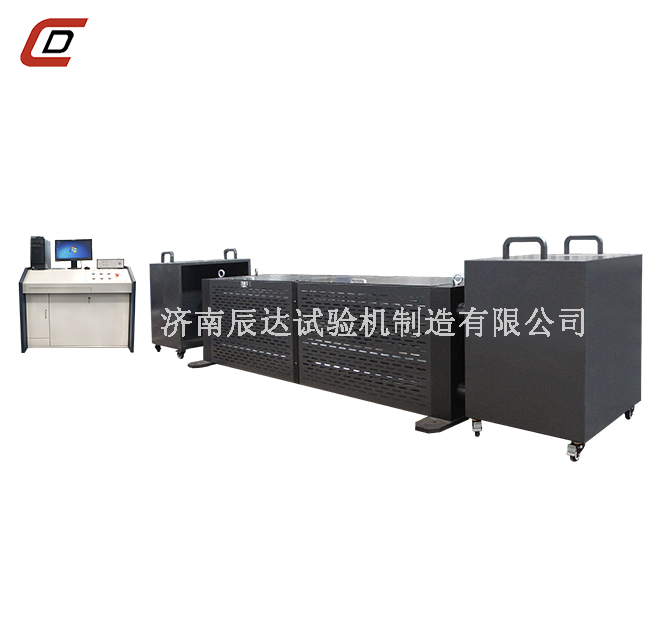

微机控制轨枕静载锚固试验机概 述

1. 主要用途与适用范围

微机控制轨枕静载锚固试验机专用于预应力夹具、锚具的静载锚固性能测试,可以检测钢绞线锚具组装件静载锚固效率系数及达到实测极限拉力时的总应变,该试验机主要应用于夹具、锚具生产企业、公路建设、建工质检站等单位,进行质量检测和科学研究使用。

2, 性能特点

微机控制轨枕静载锚固试验机为机械、电气、液压、计算机一体化产品,主机采用液压加载方式对锚具组件施加试验力、试验力大小由传感器测量、测控卡进行数据采集、计算机屏幕显示试验力和试验曲线。该机可以严格按照国家标准GB/T14370-2007 《预应力用锚具、夹具和连接器》、JT329.1-1997 《公路桥梁预应力钢绞线用YM锚具、连接器规格系列》、JT329.2-1997 《公路桥梁预应力钢绞线用锚具、连接器试验方法和检验规则》中相关规定对锚具、夹具进行质量检测。电气测量与软件数据处理部分均采用了当代先进技术,具有较高的技术水平,产品性能稳定、可靠。

,3,技术参数和技术指标

序号 项目名称 技术参数
1 最大试验力 6500kN
2 试验力准确度
在测量范围内,示值的±1%
3 试验力测量范围 2%~ 100%
4 试验力分辨力 0.025kN
5 位移分辨力 0.1mm
6 拉伸距离(含活塞行程) 4700mm
7 活塞行程 200mm
8 活塞位移测量范围 200mm
9 活塞位移测量准确度 小于10mm时,绝对误差小于±0.5mm 大于10mm时,示值相对误差小于±1%
10 试验垫板规格 YM15系列圆锚:6、7、9、 12、13、15、16、18、19孔锚具
11 主机外形尺寸(长×宽×高) 4500mm×1110mm×890mm (不包括活塞行程)
12 主机质量 约5000kg
13 电源总功率 6.5kW, 三相四线380V
