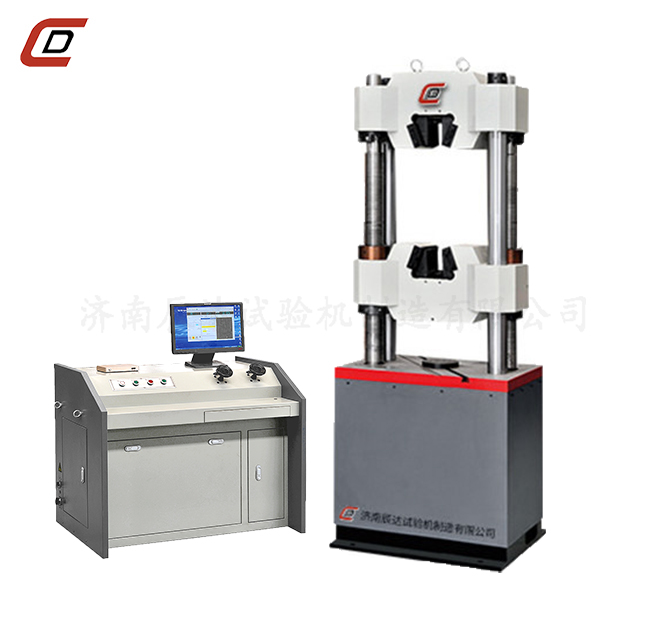

绝缘子试验机
主要功能：
绝缘子试验机机采用微机控制技术，对绝缘子进行弯曲、扭转、拉弯等试验，检测工件承受弯矩、扭矩以及抗弯负荷的能力。由主机、电动缸、精密测试系统、试验软件等构成。随机携带安全防护装置。客户自配特殊工装。
1，主机主要技术参数：
序号
项 目 名 称
参 数
1
最大试验力kN
600
2
试验力示值相对误差
≤示值的±1%
3
试验力测量范围
最大试验力的2%~100%
4
等速应力控制范围(N/mm2·S-1)
2~60
5
等速应变控制范围
0.00025/s~0.0025/s
6
等速位移控制范围(mm/min)
0.5~50
7
夹紧方式
液压夹紧
8
圆试样夹持直径范围mm
Φ13～Φ40
9
扁试样夹持厚度范围mm
0~30
10
扁试样夹持宽度mm
80
11
最大拉伸试验空间mm
590
12
最大压缩试验空间mm
500
13
控制柜外形尺寸mm
850*1200*1400
14
主机外形尺寸mm
750*930*2200
15
电机功率kW
2.1
16
主机质量kg
1800
17
立柱净间距(mm)
450
18
上下压盘尺寸mm
Φ140
19
弯曲支棍宽度mm
140
20
容许弯曲度mm
100
21
最大活塞行程mm
200
22
活塞最大移动速度mm/min
约80
23
试验空间调整速度mm/min
约150
2，产品供货范围及基本配置
|
序号 |
名 称 |
规 格 |
数量 |
|
1 |
主 机 |
|
1台 |
|
2 |
伺服控制油源 |
|
|
|
3 |
控制柜 |
|
1台 |
|
4 |
测控系统 |
|
1套 |
|
5 |
油压传感器 |
|
1只 |
|
6 |
拉伸编码器 |
|
1只 |
|
7 |
计算机 |
|
1台 |
|
8 |
圆试样钳口mm |
Φ13-Φ26，Φ26-Φ40 |
各1副 |
|
9 |
压缩附具mm |
|
1套 |
|
10 |
弯曲工装 |
|
1套 |
|
11 |
油泵 |
|
|
|
12 |
电机 |
|
|
|
13 |
技术文件 |
使用说明书，装箱单，合格证 |
|
