产品概述:

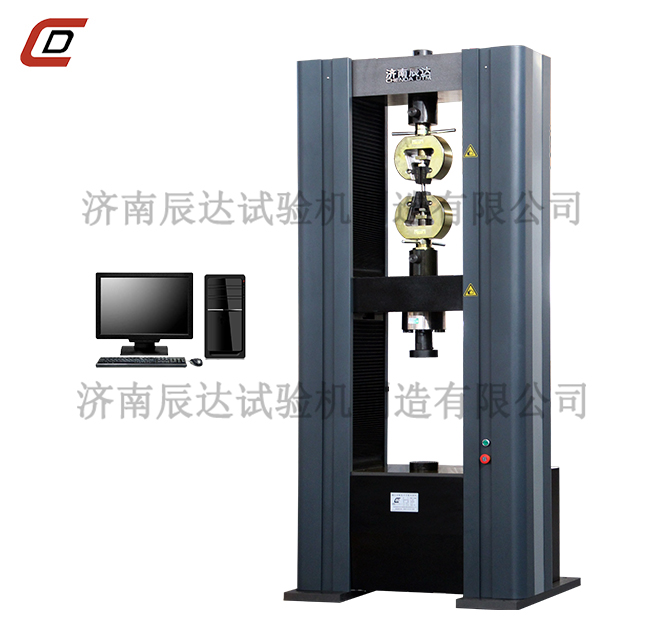

WDW-200M(100M)型复合材料试验机对各种金属材料、非金属材料、复合材料、高分子材料等材料进行力学性能测试的高精度、多用途的材料试验机。采用伺服电机通过减速系统驱动精密滚珠丝杠旋转,带动加载横梁上下移动,完成对试样或者是构件的拉伸、压缩、弯曲、剪切、撕裂、剥离、刺破、顶破等试验,拉伸空间和压缩空间均可通过丝杠的旋转、带动中横梁上下移动来自动调整。
由控制器、伺服电机、负荷传感器、位移传感器、引伸计与计算机共同组成的精密闭环控制系统,可自动精确地控制试验过程,并自动测量试验力、位移、变形等试验参数。
试验机可实现等速率试验力、等速率变形、等速率位移等试验,并可在一次试验中实现力、变形、位移三段控制,各控制之间可平滑转换。
试验参数通过计算机采集和软件处理,能自动控制试验过程和自动求出试验结果。由计算机屏幕实时显示试验曲线和试验结果,并可打印试验报告和试验曲线。
1.夹具的功能及特点
1.1. 此夹具适用于复合材料的组合压缩强度测试试验,满足ASTM D6641中相关要求。此夹具配合压缩夹具使用,配合使用的压盘直径建议≥150mm。
1.1. 最大试验力:100kN;
1.1. 试样宽度:≤20mm;
1.1. 试样厚度:≤12mm;
1.1. 试样长度:140~155mm,

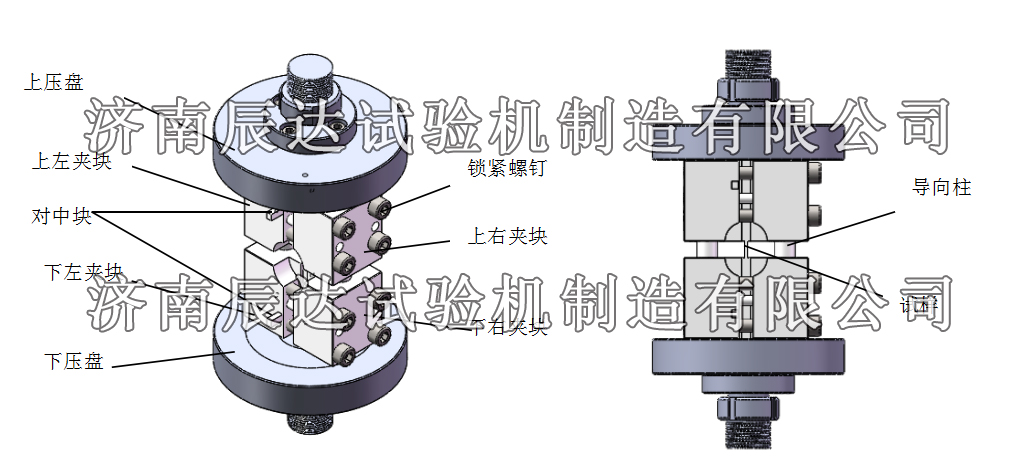

2. 夹具的结构及主要零部件
3. 夹具的维护及保养
如果实验室或周边环境有超常量粉尘,腐蚀性烟雾或有害物质等,必须对夹具采取保护措施。
3.1 对夹具中有相对运动处涂抹二硫化钼润滑脂。
3.2 如果夹具比较长时间处于未使用状态时,就应该对夹具进行日常维护:
3.3 将夹具从试验机上拆下。
3.4 擦拭干净,涂抹防锈油。
3.5 将夹具体用油纸包好保存。
技术参数:
规格型号 | WDW-200M(100M) |
最大负荷(kN) | 200(100) |
试验机准确度等级 | 0.5级 |
试验力示值相对误差 | ±0.5%以内 |
试验力测量范围 | 1%--100%FS |
变形(引伸计)测量范围 | 1%--100%FS |
变形示值相对误差 | ±0.5%以内 |
应变控制速率范围 | 0.005-0.5FS/S |
横梁移动速度(mm/min) | 0.001~200 |
有效试验宽度(mm) | 500 |
最大拉伸空间(mm) | 600 |
最大压缩空间(mm) | 1000 |
主机外形尺寸(长×宽×高,mm) | 1200*760*2410 |
总功率(kW) | 2500 |
重量(kg) | 1600 |
电源电压 | 220V/50Hz±10% |
